概述
Y、YKS、YKK355-630系列6KV中型高壓三相異步電動機是南洋防爆電機引進國外技術并結合我公司長期生產電機的經驗基礎上設計開的的新產品。該系列電動機的功率等級、電氣特性和安裝尺寸均符合國家標準GB755和國際電工委員會IEC60034-1等。器重，Y系列為基本系列，YKS、YKK分別為Y系列的派生系列。本系列電動機普遍具有節能、低噪聲、噪聲小、質量可靠、安裝及使用維護方便的優點。
用途
本系列電機適用于驅動各種通用機械。典型應用于：壓縮機、破碎機、磨煤機、風機、水泵、運輸機械等，也可以在石油化工，礦山企業中作原動機用。
結構特點
Y、YKS、YKK系列6KV中型高壓三相異步電動機系列電機采用國際上流行的箱式結構，工藝性強。拆下防護罩（或冷卻器）后即可觀察及觸及電機內部，便于電機的安裝，維護。接線盒結構緊湊，防護等級高，在連接可靠的接線端子同時，接線方式靈活，可多方位接線。電子轉子普遍采用鑄鋁轉子，轉子籠條、端環和風葉等一次成型，提高了運行可靠性。定子采用外壓裝結構，F(xiàn)級絕緣材料和防暈材料及真空侵漬處理使電機具有優良的絕緣性能和防潮、抗沖擊能力。電機軸承使用滾動軸承（H500及以下的2級電機使用滑動軸承），防護等高，其中采用采用滾動軸承結構的電機有不停機加油和排油裝置，提高了電機的運行效率。用戶也可以依靠電機功率大小及轉速來選定電機軸承。

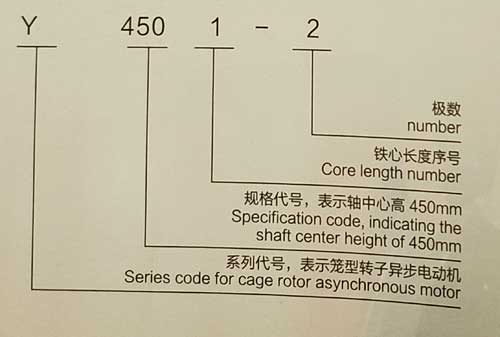

型號意義
安裝形式 標準電機安裝方式IMB3（臥式）
根據用戶的需求可提供其他安裝方式。
如IMB35、IMB5、IMV1
防護等級 Y系列電機外殼防護等級為IP23；YKS、YKK系列電機外殼防護等級為IP44、IP45或IP55
冷卻方式 Y系列電機：標準電機的冷卻方式IC01
YKS系列電機：標準電機的冷卻方式IC81W
YKK系列電機：標準電機的冷卻方式IC611或IC615
額定電壓 6KV、客戶需求也可生產3KV各規格的電動機
額定頻率 50Hz
使用條件與工作方式
海拔不超過 1000m
環境空氣溫度范圍為 -15℃~40℃，當使用滑輪軸時，環境空氣溫度范圍為5℃~40℃
電機運行時，允許電壓偏差±5%
額定頻率為50Hz，允許頻率偏差±1%
對于YKS系列電機，冷卻入口處冷卻水的溫度不超過33℃，最低為5℃

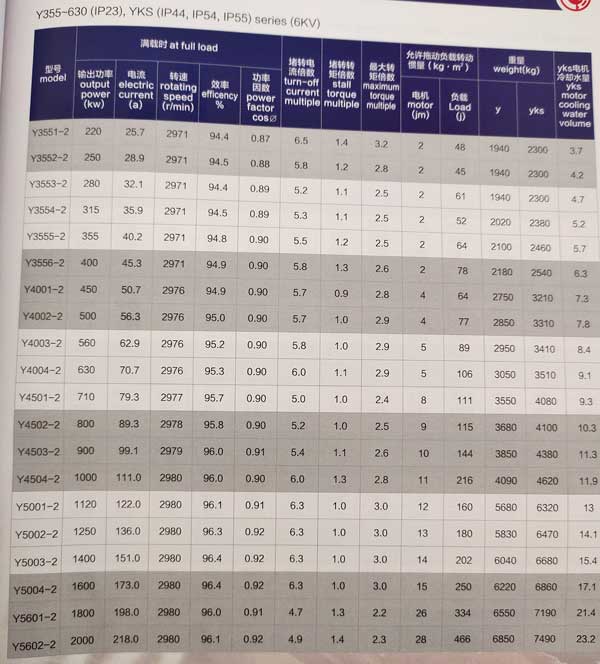

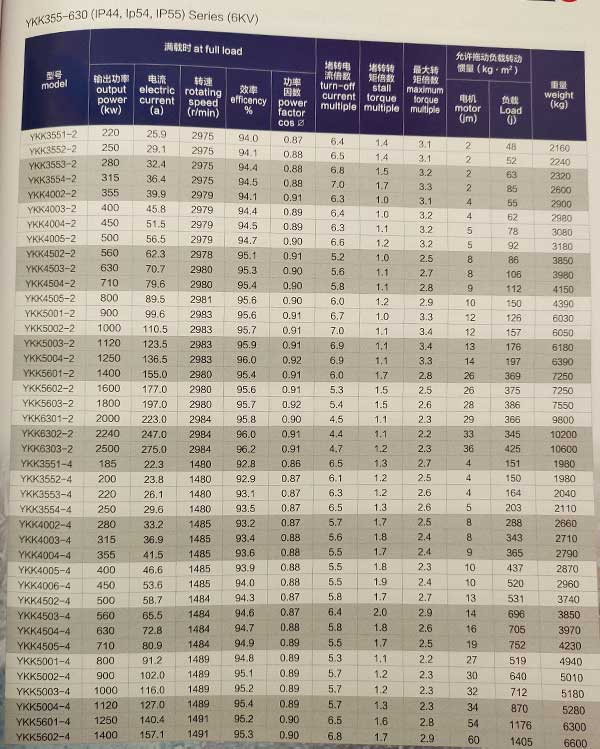

中型高壓三相異步電動機參數表

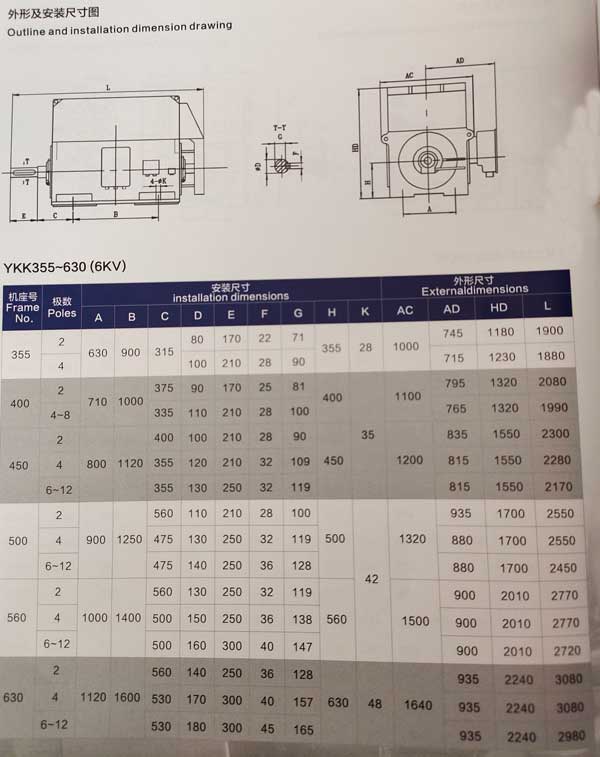

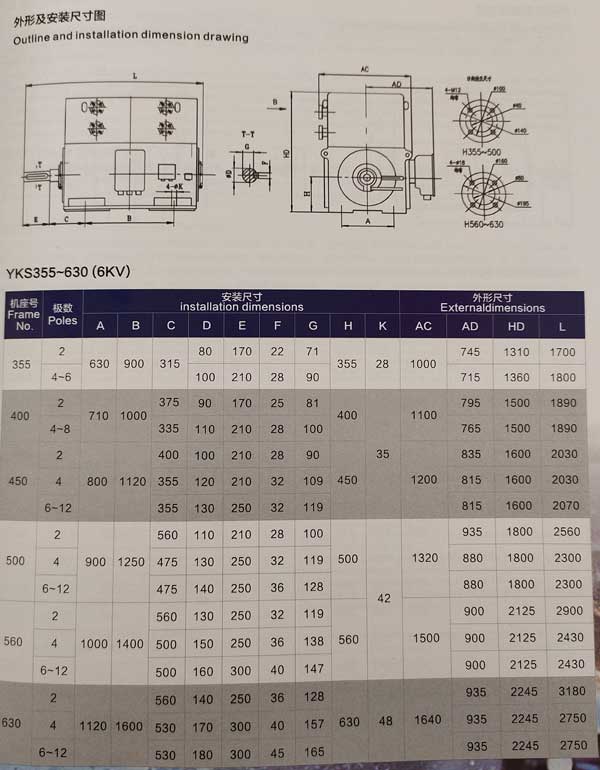

中型高壓三相異步電動機外形和安裝尺寸
